ジオラマ製作記その３（LEDと光ファイバーの電飾と水表現）

1/24 GSIクレオスカルマン・ギアジオラマ制作記～ LEDと光ファイバーの埋め込みここからが櫻が初体験の工程です。

水の回廊の脇に光ファイバーを通して、ちょっとだけ光らせたら映えるだろうなと思ったので、頑張って埋め込んでみることにしました。

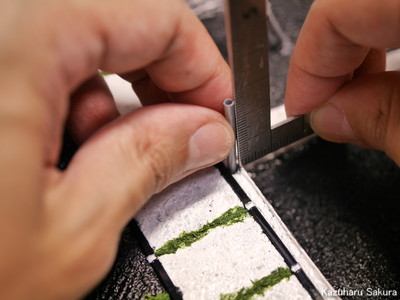

まずは、光ファイバーを通すためのパイプを埋め込みます。

こういうのは曲がっているとおもちゃっぽく見えるので、きちんと角を測って埋めていきます。

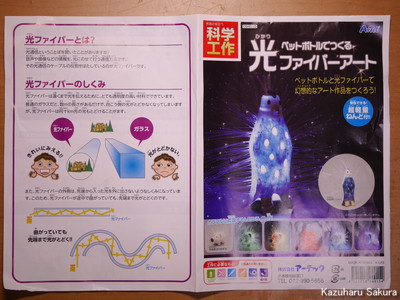

1/24 GSIクレオスカルマン・ギアジオラマ制作記～ LEDと光ファイバーの埋め込み今回用意したのは、夏休みの工作用の光ファイバーセットです。

ここに七色に輝くLEDと光ファイバー、紙粘土がセットされているんです。

でも、今回使うのは結局光ファイバーだけということになりました。七色に輝くLEDは、今回制作している世界観とは合いませんので。

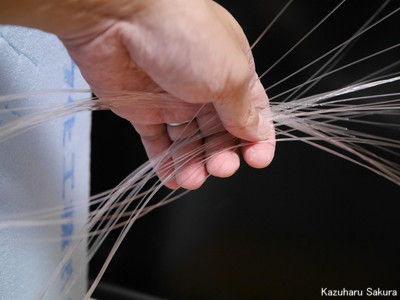

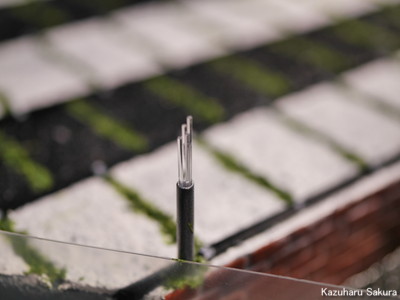

1/24 GSIクレオスカルマン・ギアジオラマ制作記～ LEDと光ファイバーの埋め込みこんな風に、頭を揃えないようにして光ファイバーを筒に通しておきます。

７個の通路灯でも、１個当たり５本の光ファイバーを通すのと、噴水そのものを光らせる光ファイバーもあるので、全部で４０本以上の光ファイバーを使用しました。

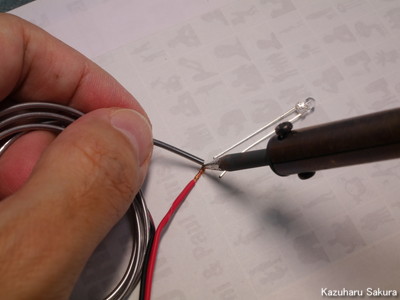

1/24 GSIクレオスカルマン・ギアジオラマ制作記～ LEDの埋め込み１ LEDを埋め込む前に半田で抵抗を付けなければなりません。

ラジコン製作で半田は随分使いましたが、意外と難しいんですよね。

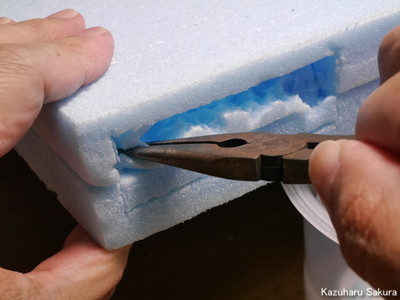

ジオラマベースの側面に電池ボックスを忍ばせる穴を開けておきます。

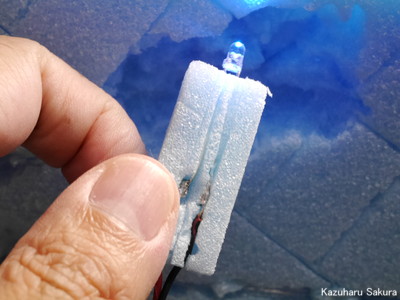

1/24 GSIクレオスカルマン・ギアジオラマ制作記～ LEDの埋め込み３ LEDは、振動で動いてしまわないように、外周をスタイロフォームで囲っておきます。

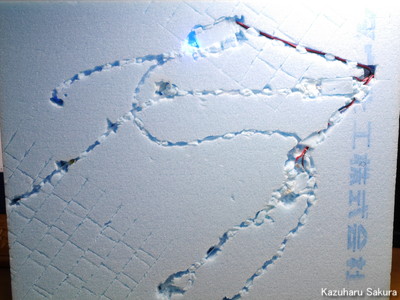

で、LEDと光ファイバーを埋め込んだジオラマベースの裏側です（笑）

蟻でももっとましな穴をあけますよね（笑）

櫻の電飾との戦いの跡なんです（汗）

1/24 GSIクレオスカルマン・ギアジオラマ制作記～水の回廊の水表現１今度はお得意の水表現に写ります（ホッ（笑））

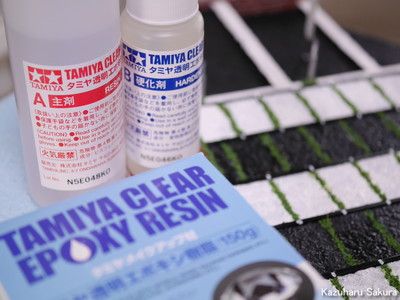

使用するのはいつものようにタミヤの透明エポキシ樹脂です。

とにかく水表現は信頼感が大事です。

絶対固まるという絶対的な安心感がタミヤの製品にはあります。

1/24 GSIクレオスカルマン・ギアジオラマ制作記～水の回廊の水表現２絶対に固まるようにするコツは立った二つ。

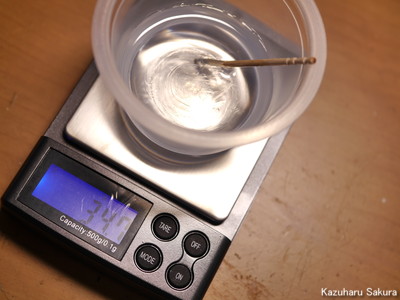

画像のように、計量器を使って１液と２駅の比率を正確に測ること・・・

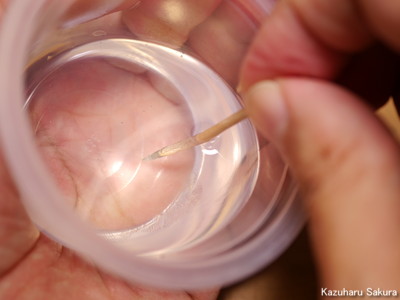

そして、よく混ぜることです。

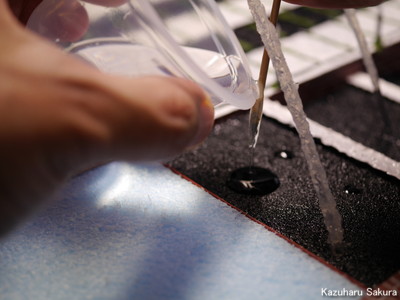

1/24 GSIクレオスカルマン・ギアジオラマ制作記～水の回廊の水表現４泡にならないように、そっと透明樹脂を流します。

数時間が経過するとだんだん固まってきます（季節などにより大幅に時間が異なります）。

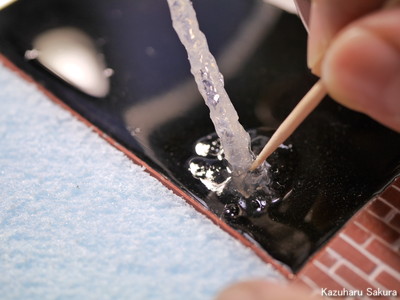

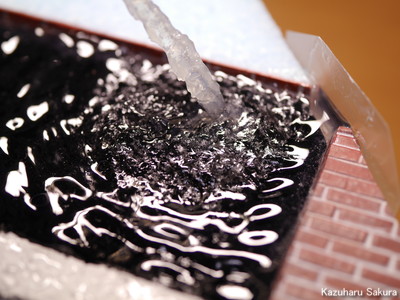

固まってきたら、爪楊枝で突いて噴水の水が落ちてきて跳ねている表現を作っていきます。

早過ぎるとせっかく作った跳ねの表現が元に戻ってしまいますし、固まりつつある感じだと、水の表現を加えることは困難です。

水表現をやるときには基本的に付きっ切りで時折り爪楊枝で軽く突いて確認するようにすると良いですね。

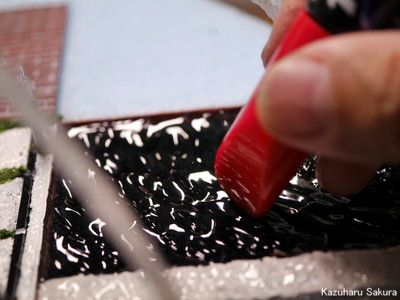

1/24 GSIクレオスカルマン・ギアジオラマ制作記～水の回廊の水表現６大きな水の流れは、タッチアップペイントのキャップの先の形状がぴったりなんです（笑）

固まる時間をうまく見計らうことができるとこんな感じでそのまま固まってくれます。

これでジオラマの手前半分の制作が終了です。

これから奥側の壁を作っていきます。

壁とは言っても高級な住宅の壁ですからゴージャスにいきたいと思います。
