Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記　その２（シャーシの組み立て２）

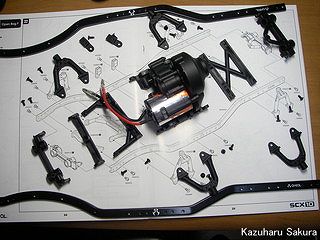

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～フレームのパーツ群足回りができましたので、いよいよフレームの製作に入っていきます。

C-CHANNEL CHASSIS と呼ばれるシャーシ形状は、見た目にもカッコイイのですが、何と言っても低重心になるのが最大の魅力ですね！

ボディへの干渉も抑えられるので、タイヤとボディの間隔が空き過ぎないのも大きな利点です。

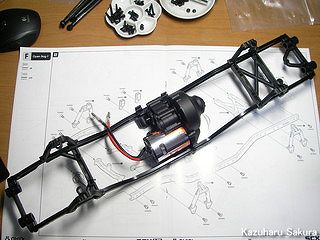

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～フレームの組み立てフレームが組み上がりました。

こうして見るとかなり長さがあることがわかります。

ホイールベースだけを見ても、タミヤのCC-01と比較すると５ｃｍ程度長いんです。

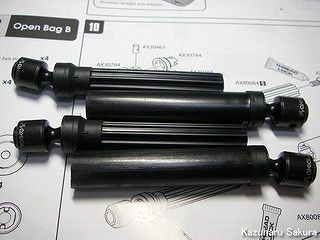

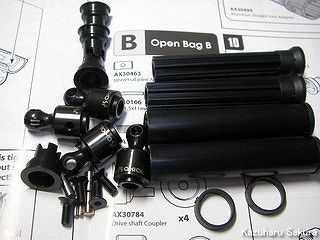

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～ドライブシャフトの組み立て社外製ドライブシャフトが取り付け不能となってしまいましたので、ドライブシャフトを組み立てます。

２台目にして初めて作りましたが、思っていたよりも簡単に組めました。

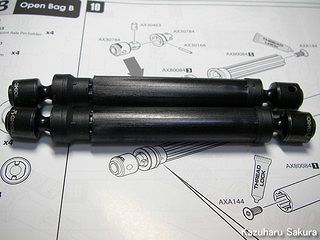

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～ドライブシャフトの組み立て２意外と堅牢な造りであることがわかりました。

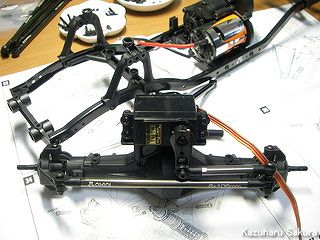

フロントアクスルを取り付けます。

この工程からは、かなりクルマらしくなってくるところでワクワクしてきます。

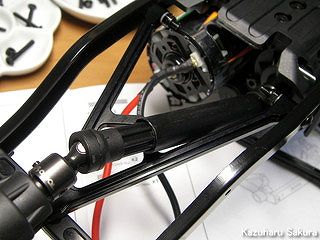

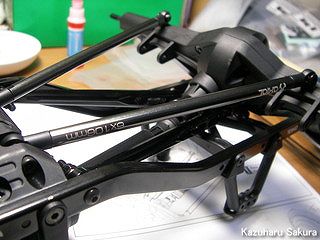

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～ドライブシャフトの取り付け標準のドライブシャフトですが、存在感はなかなかのもの。Axialのロゴが光ります。

リヤアクスルも取り付けてしまいましょう！

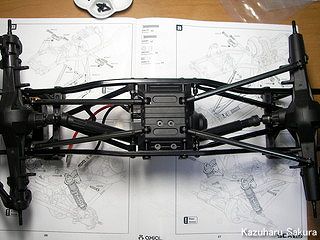

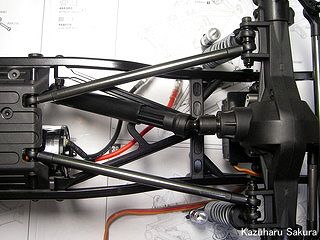

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～半完成のシャーシクローラーらしい姿になりました。

あとはオイルダンパーを組み立てて装着すればシャーシは完成です。

あともう少し。

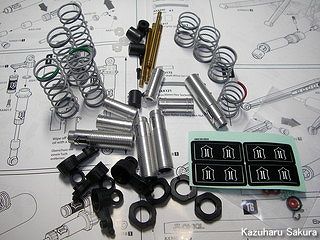

それにしても、アルミのシリンダーはきれいですね！

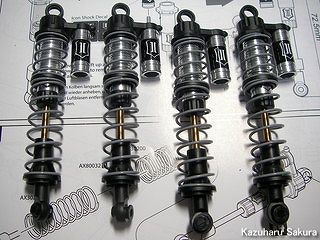

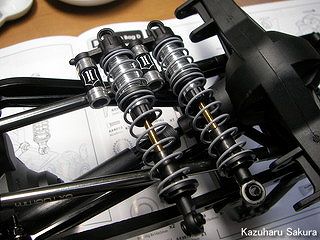

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～完成したオイルダンパーオイルダンパーが完成しました！

写真だけだと出来上がるのが本当に早い（笑）

SCX10のオイルダンパーには、リヤもフロントもありませんので任意のダンパーを取り付けていきます。

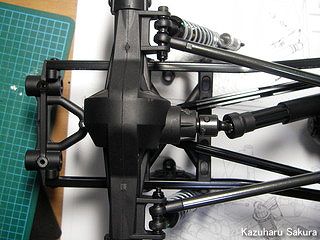

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～リヤアクスルにオイルダンパーを取り付けるリヤアクスルにオイルダンパーが付きました。

そして、フロントアクスルにもオイルダンパーが取り付けられました。

ここまでくると、誰が見てもSCX10だとわかりますね！

これで、メインの工程は終了。あとはRCメカの搭載です。

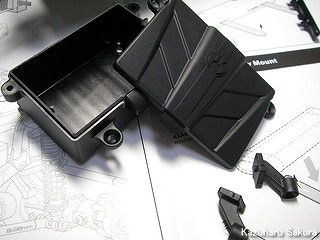

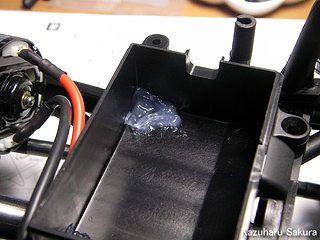

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～メカボックス受信機をしまうメカボックス。樹脂製です。

社外品にはアルミ製のものがあってカッコイイんですよね～

メカボックスも”バスボンドＱ”でしっかりと防水します。

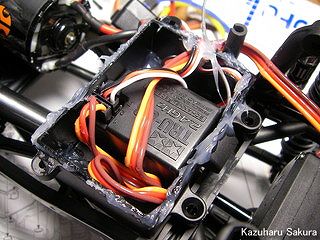

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～受信機の積み込み受信機の積み込んで、蓋の淵の全てに”バスボンドＱ”を塗ります。

ムラなく、クマなく、適量に。がコツ。

ただし、コードが出る部分は多目に入念に隙間が無いように注入します。

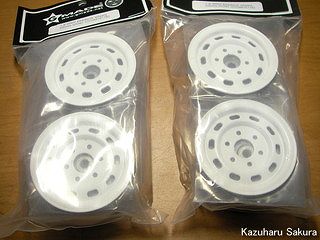

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～ホワイトの鉄チンホイールトラギーってとてもおしゃれでクールなクルマだと思うのです。そういうことから、ホワイトの鉄チンホイールを履いていただくことにしました。

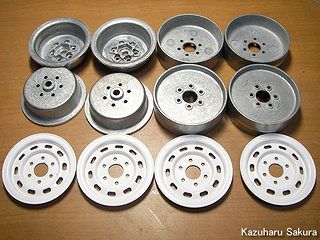

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～ホワイトの鉄チンホイールのパーツ構成ホワイトの鉄チンホイールのパーツ群。一応ビードロックホイールなので、それなりに部品点数があります。

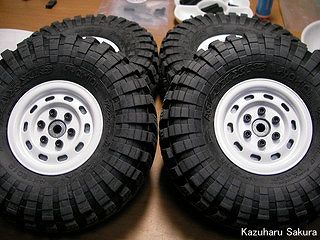

タイヤにホイールを履かせてみました。タイヤ１本にホイールを履かせるのに６本のビスをねじこみますので、全部で２４回同じ工程を繰り返します。ですので、普通にやっていたらとても時間がかかります。

櫻は、電動ドライバーでササッと組み立てました。でも、電動ドライバーを使うとは言っても、最後までねじ込むのは危険です。１本１本途中まで電動ドライバーでねじこんで、最後は手で適当な力で締めるようにします。

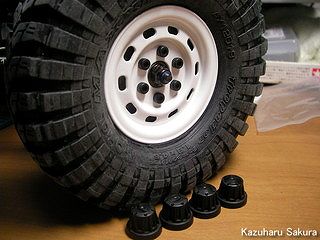

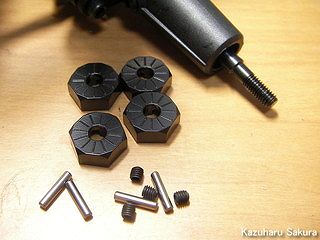

Axial(アキシャル)・SCX10・ランドクルーザー40・トラギー製作記～クランプ式ホイールハブ SCX10は、標準でクランプ式アルミホイールハブが付いています。これだと、タイヤ交換の際に楽ですね！

最後にタイヤを装着して、キャップを締めたら、シャーシの完成です！

いよいよ、ランドクルーザー40 トラギーの製作に入ります！
